Hệ thống điện năng lượng mặt trời là giải pháp được nhiều gia đình lựa chọn để tận dụng ánh sáng mặt trời tạo ra điện phục vụ sinh hoạt. Tuy nhiên, một hệ thống hoàn chỉnh không chỉ gồm các tấm pin mặt trời mà còn có nhiều thiết bị đi kèm để chuyển đổi, bảo vệ, phân phối và trong một số trường hợp là lưu trữ điện.

Vậy hệ thống điện năng lượng mặt trời gồm những thiết bị gì? Mỗi thiết bị có chức năng như thế nào và gia đình cần lưu ý gì khi lựa chọn? Hãy cùng Dichvu3T.com tìm hiểu chi tiết trong bài viết dưới đây.

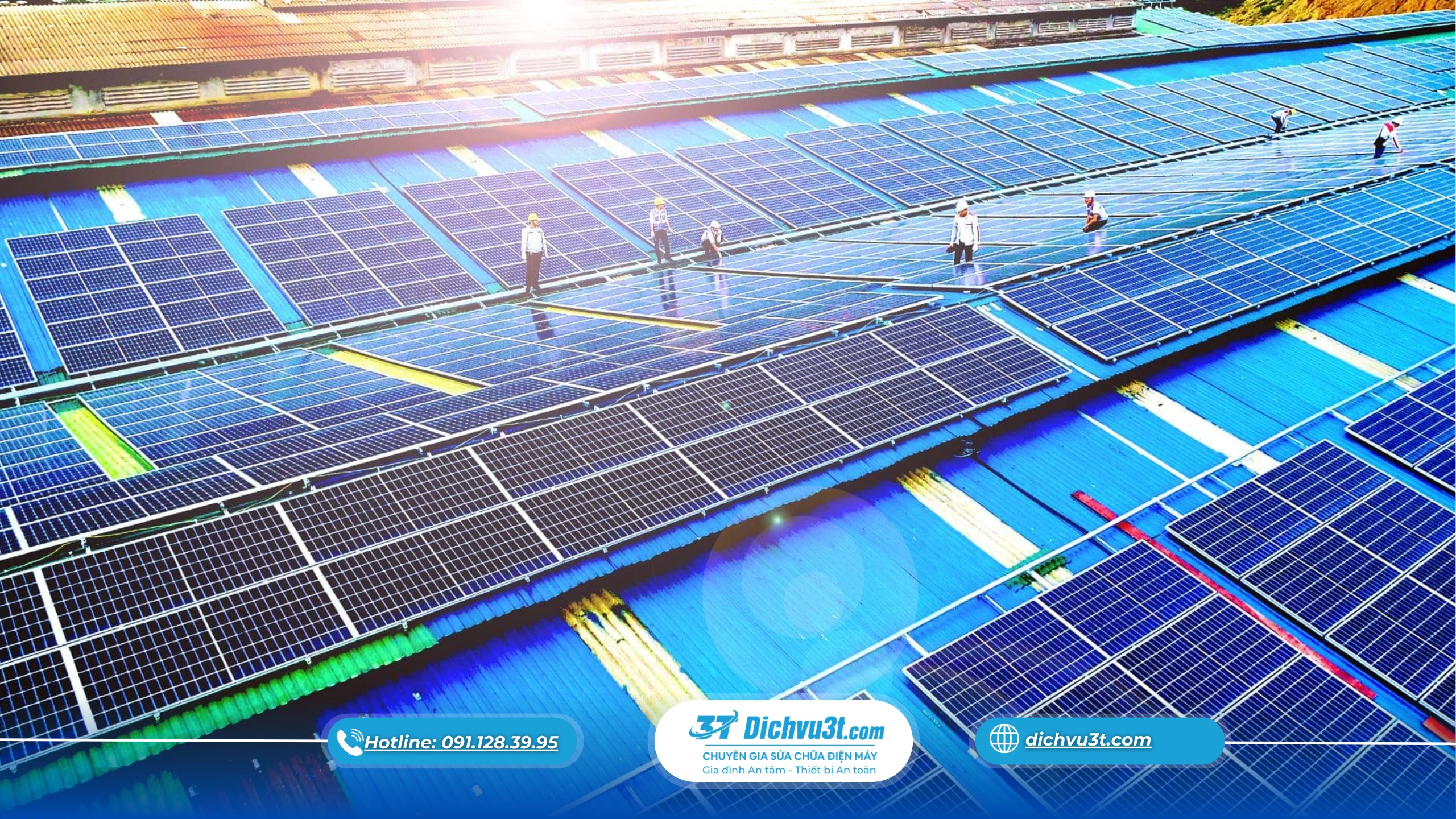

Hệ thống điện năng lượng mặt trời gồm những thiết bị chính nào?

Một hệ thống điện năng lượng mặt trời cho gia đình thường có các thành phần chính:

Tấm pin năng lượng mặt trời.
Inverter điện mặt trời.
Khung giá đỡ pin.
Tủ điện và thiết bị bảo vệ.
Dây cáp điện DC và AC.
Đầu nối chuyên dụng.
Thiết bị giám sát hệ thống.
Pin lưu trữ nếu sử dụng hệ thống có lưu trữ.
Hệ thống tiếp địa và chống sét.

Tùy loại hệ thống là hòa lưới, độc lập hay hybrid mà số lượng thiết bị và cấu hình sẽ khác nhau.

1. Tấm pin năng lượng mặt trời

Tấm pin là bộ phận quan trọng nhất của hệ thống điện năng lượng mặt trời vì đây là nơi trực tiếp tiếp nhận ánh sáng và chuyển đổi thành điện năng.

Khi ánh sáng chiếu vào các tế bào quang điện, tấm pin tạo ra dòng điện một chiều DC.

Có thể hình dung quá trình đơn giản:

Ánh sáng mặt trời → Tấm pin → Điện DC → Inverter → Điện AC → Thiết bị sử dụng

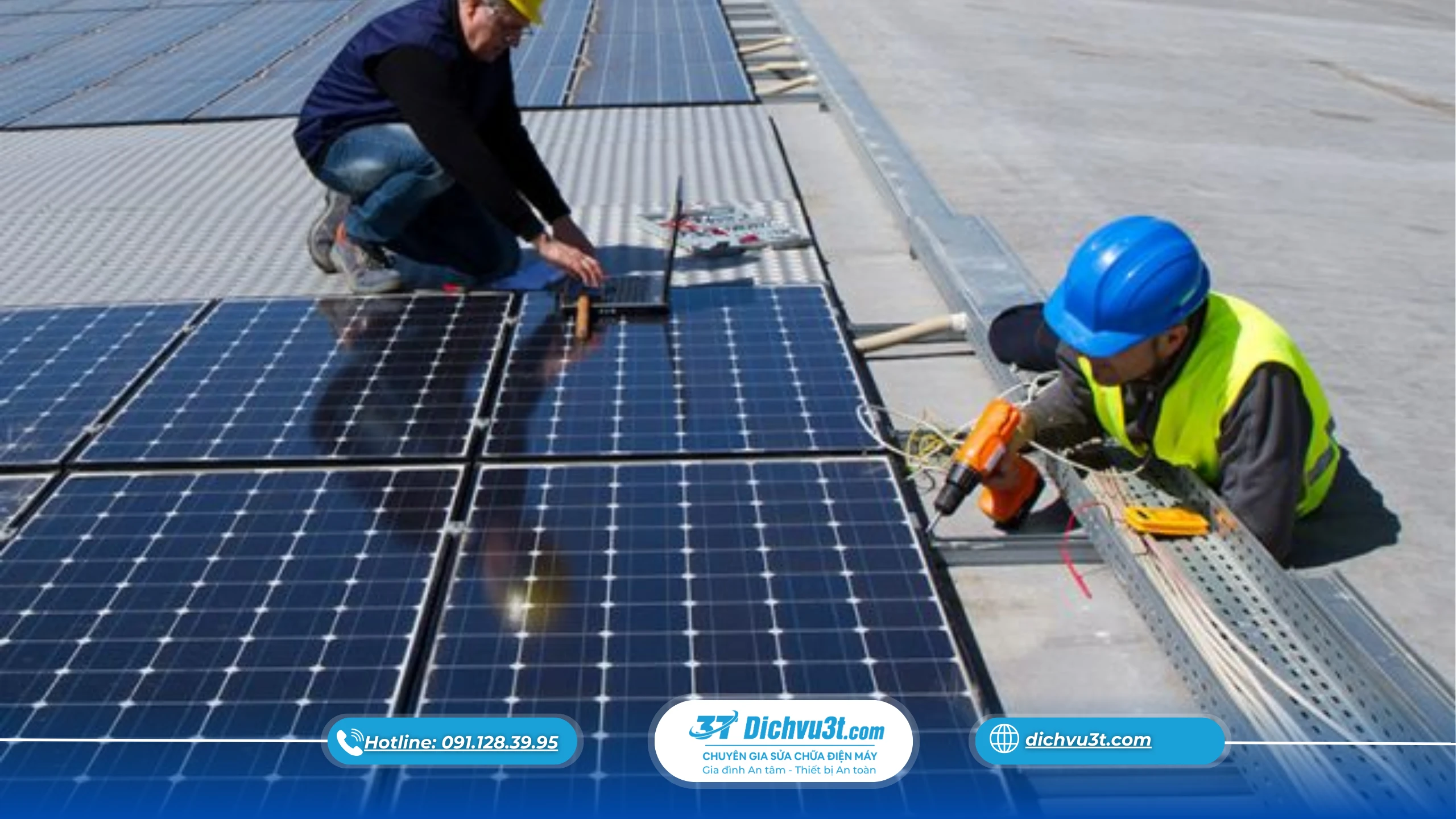

Tấm pin được lắp trên mái nhà, sân thượng hoặc những vị trí có khả năng tiếp nhận ánh sáng tốt.

Khi lựa chọn tấm pin cho hệ thống điện năng lượng mặt trời, nên quan tâm đến:

Công suất tấm pin.
Hiệu suất chuyển đổi.
Kích thước.
Độ bền.
Khả năng chịu thời tiết.
Chế độ bảo hành.
Khả năng tương thích với inverter.

Không nên chỉ lựa chọn dựa vào công suất cao mà bỏ qua chất lượng và độ ổn định lâu dài.

2. Inverter điện năng lượng mặt trời

Nếu tấm pin là bộ phận tạo ra điện DC thì inverter có nhiệm vụ chuyển đổi điện DC thành điện AC để các thiết bị trong nhà có thể sử dụng.

Đây là một trong những thiết bị quan trọng nhất của hệ thống điện năng lượng mặt trời.

Inverter còn có thể đảm nhiệm nhiều chức năng khác tùy loại thiết bị như:

Theo dõi sản lượng điện.
Điều khiển dòng điện.
Quản lý nguồn điện.
Kết nối với pin lưu trữ.
Bảo vệ hệ thống.
Đồng bộ với điện lưới.

Hiện nay có nhiều loại inverter, trong đó phổ biến gồm:

Inverter hòa lưới

Phù hợp với hệ thống sử dụng song song điện mặt trời và điện lưới.

Inverter hybrid

Có khả năng kết hợp với pin lưu trữ, giúp linh hoạt hơn trong việc sử dụng điện.

Inverter độc lập

Thường được sử dụng cho hệ thống không phụ thuộc trực tiếp vào điện lưới.

Việc chọn inverter cần dựa trên công suất hệ thống và nhu cầu sử dụng thực tế.

3. Khung giá đỡ tấm pin

Nhiều người thường chỉ quan tâm đến tấm pin và inverter mà quên rằng khung giá đỡ cũng rất quan trọng.

Khung có nhiệm vụ:

Cố định tấm pin.
Tạo góc nghiêng phù hợp.
Giữ hệ thống ổn định trước gió.
Hạn chế rung lắc.
Hỗ trợ bố trí các tấm pin trên mái.

Khung thường được làm từ vật liệu có khả năng chống ăn mòn và chịu được điều kiện ngoài trời.

Việc thiết kế khung cần phù hợp với:

Loại mái.
Độ nghiêng.
Kết cấu mái.
Kích thước tấm pin.
Điều kiện thời tiết tại khu vực.

Một hệ thống điện năng lượng mặt trời có tấm pin tốt nhưng khung lắp đặt không chắc chắn vẫn có thể phát sinh rủi ro.

4. Tủ điện DC và AC

Tủ điện là một thành phần quan trọng trong việc phân phối và bảo vệ hệ thống điện năng lượng mặt trời.

Tùy cấu hình, hệ thống có thể sử dụng tủ điện phía DC và phía AC.

Tủ điện DC

Thường nằm ở phía giữa tấm pin và inverter, có thể chứa các thiết bị bảo vệ phù hợp.

Tủ điện AC

Nằm ở phía đầu ra AC của inverter, kết nối với hệ thống điện trong nhà hoặc điện lưới tùy cấu hình.

Tủ điện giúp hệ thống dễ kiểm tra, bảo trì và quản lý hơn.

5. Thiết bị bảo vệ điện

Hệ thống điện năng lượng mặt trời cần có các thiết bị bảo vệ phù hợp để giảm nguy cơ xảy ra sự cố.

Tùy thiết kế, hệ thống có thể sử dụng:

Aptomat DC.
Aptomat AC.
Thiết bị chống sét lan truyền.
Cầu chì DC.
Thiết bị bảo vệ quá dòng.
Thiết bị bảo vệ quá áp.

Các thiết bị này giúp bảo vệ hệ thống trước những tình huống bất thường về điện.

Việc lựa chọn thiết bị bảo vệ cần dựa trên thông số thực tế của hệ thống, không nên tự ý lắp thiết bị không đúng công suất.

6. Dây cáp điện DC và AC

Dây điện là thành phần không thể thiếu trong hệ thống điện năng lượng mặt trời.

Có thể chia thành:

Dây DC

Dùng để kết nối tấm pin với inverter.

Dây AC

Dùng để kết nối inverter với tủ điện và hệ thống điện trong nhà.

Dây sử dụng ngoài trời cần có khả năng chịu:

Nắng.
Mưa.
Nhiệt độ.
Độ ẩm.
Tác động môi trường.

Việc sử dụng dây không phù hợp có thể gây tổn hao điện, ảnh hưởng độ ổn định và làm tăng nguy cơ sự cố.

7. Đầu nối MC4

Đầu nối MC4 thường được sử dụng để kết nối các tấm pin trong hệ thống điện năng lượng mặt trời.

Đầu nối có vai trò giúp:

Kết nối các dây điện DC.
Tạo liên kết chắc chắn.
Hỗ trợ khả năng chống nước.
Thuận tiện cho quá trình lắp đặt và bảo trì.

Một hệ thống có thể sử dụng nhiều đầu nối tùy cách bố trí các tấm pin.

Khi thi công, đầu nối cần tương thích với dây và thiết bị, đồng thời được lắp đặt đúng kỹ thuật.

8. Pin lưu trữ

Không phải hệ thống điện năng lượng mặt trời nào cũng cần pin lưu trữ.

Pin lưu trữ thường xuất hiện trong hệ thống hybrid hoặc hệ thống độc lập.

Nhiệm vụ chính là lưu lại một phần điện năng để sử dụng sau đó.

Ví dụ:

Ban ngày:

Tấm pin → Cấp điện cho thiết bị + Sạc pin.

Ban đêm:

Pin lưu trữ → Inverter → Cấp điện cho thiết bị.

Pin lưu trữ đặc biệt hữu ích với gia đình:

Muốn sử dụng điện mặt trời vào ban đêm.
Có nhu cầu dự phòng.
Khu vực thường xuyên mất điện.
Muốn tăng khả năng tự chủ năng lượng.

Tuy nhiên, pin lưu trữ cũng làm tăng chi phí đầu tư nên cần tính toán dung lượng phù hợp.

9. Hệ thống giám sát

Một số hệ thống điện năng lượng mặt trời hiện nay được trang bị chức năng giám sát thông qua ứng dụng điện thoại hoặc nền tảng trực tuyến.

Người dùng có thể theo dõi:

Sản lượng điện.
Công suất đang phát.
Lượng điện sử dụng.
Trạng thái inverter.
Một số cảnh báo sự cố.
Dữ liệu hoạt động theo ngày hoặc tháng.

Tính năng này giúp gia đình dễ dàng biết hệ thống có đang hoạt động bình thường hay không.

Nếu sản lượng giảm bất thường, người dùng có thể kiểm tra nguyên nhân hoặc liên hệ kỹ thuật.

10. Hệ thống tiếp địa

Tiếp địa là một phần quan trọng khi thiết kế hệ thống điện năng lượng mặt trời, đặc biệt đối với hệ thống được lắp đặt ngoài trời và trên mái nhà.

Hệ thống tiếp địa giúp tạo đường dẫn phù hợp cho dòng điện sự cố và hỗ trợ bảo vệ con người cũng như thiết bị.

Các bộ phận kim loại của hệ thống có thể cần được liên kết với hệ thống tiếp địa theo thiết kế kỹ thuật.

Việc tiếp địa cần được thực hiện đúng tiêu chuẩn và điều kiện thực tế của công trình.

11. Thiết bị chống sét

Do tấm pin thường được đặt trên mái và hệ thống có nhiều thiết bị điện tử, việc xem xét giải pháp chống sét là rất quan trọng.

Tùy công trình, hệ thống điện năng lượng mặt trời có thể được thiết kế với các thiết bị chống sét lan truyền ở phía DC và AC.

Mục tiêu là hạn chế ảnh hưởng của các xung điện áp bất thường đến thiết bị.

Đây là phần không nên bỏ qua khi thiết kế hệ thống, đặc biệt tại những khu vực có điều kiện thời tiết thường xuất hiện giông sét.

12. Hệ thống điện năng lượng mặt trời hòa lưới gồm những gì?

Đối với hệ thống hòa lưới, cấu hình cơ bản thường gồm:

Tấm pin → Inverter hòa lưới → Tủ điện → Hệ thống điện trong nhà

Hệ thống có thể sử dụng điện mặt trời vào thời điểm inverter đang phát điện.

Khi điện mặt trời không đáp ứng đủ nhu cầu, phần thiếu có thể được bổ sung từ điện lưới theo cấu hình và quy định áp dụng.

Ưu điểm của mô hình này là cấu hình tương đối đơn giản và không nhất thiết phải sử dụng pin lưu trữ.

13. Hệ thống điện năng lượng mặt trời hybrid gồm những gì?

Hệ thống hybrid có cấu hình phức tạp hơn.

Một hệ thống cơ bản có thể gồm:

Tấm pin → Inverter hybrid → Tải sử dụng

đồng thời kết nối với:

Điện lưới.
Pin lưu trữ.
Tải ưu tiên.

Inverter hybrid có nhiệm vụ quản lý nhiều nguồn điện.

Ví dụ:

Điện mặt trời → Thiết bị

Khi điện mặt trời dư:

Điện mặt trời → Sạc pin

Khi điện mặt trời không đủ:

Pin hoặc điện lưới → Cấp điện cho thiết bị

Nhờ vậy, hệ thống hybrid có tính linh hoạt cao hơn nhưng chi phí đầu tư cũng thường cao hơn hệ thống hòa lưới cơ bản.

14. Hệ thống điện năng lượng mặt trời độc lập gồm những gì?

Hệ thống độc lập được thiết kế để hoạt động không phụ thuộc trực tiếp vào điện lưới.

Cấu hình thường bao gồm:

Tấm pin.
Bộ điều khiển sạc hoặc inverter phù hợp.
Pin lưu trữ.
Thiết bị bảo vệ.
Dây cáp.
Tủ điện.
Hệ thống tiếp địa.

Pin lưu trữ đóng vai trò rất quan trọng vì hệ thống cần cung cấp điện ngay cả khi không có ánh sáng mặt trời.

Mô hình này có thể phù hợp với những khu vực khó tiếp cận điện lưới, nhưng cần tính toán kỹ công suất và dung lượng pin.

15. Có cần mua tất cả thiết bị riêng lẻ không?

Không nhất thiết.

Khi lắp hệ thống điện năng lượng mặt trời, gia đình có thể lựa chọn đơn vị cung cấp giải pháp tổng thể.

Đơn vị kỹ thuật sẽ khảo sát và tính toán:

Số lượng tấm pin.
Công suất inverter.
Kích thước khung.
Dây cáp.
Tủ điện.
Thiết bị bảo vệ.
Pin lưu trữ nếu cần.
Hệ thống tiếp địa.
Phương án giám sát.

Điều này giúp các thiết bị có khả năng tương thích tốt hơn.

Nếu mua từng thiết bị riêng lẻ, người dùng cần hiểu rõ thông số kỹ thuật để tránh tình trạng các thành phần không phù hợp với nhau.

16. Cách lựa chọn thiết bị cho hệ thống điện năng lượng mặt trời

Khi lựa chọn hệ thống điện năng lượng mặt trời, đừng chỉ quan tâm đến giá.

Nên xem xét:

Tấm pin

Ưu tiên sản phẩm có thông số rõ ràng, hiệu suất phù hợp và chế độ bảo hành minh bạch.

Inverter

Cần phù hợp với công suất hệ thống và nhu cầu sử dụng.

Pin lưu trữ

Nếu cần sử dụng điện ban đêm, hãy tính dung lượng dựa trên nhu cầu thực tế.

Khung

Phải phù hợp với loại mái và đảm bảo độ chắc chắn.

Dây điện

Chọn dây chuyên dụng phù hợp với hệ thống DC và AC.

Thiết bị bảo vệ

Cần được tính toán theo thông số và cấu hình thực tế.

Đơn vị thi công

Nên ưu tiên đơn vị có kinh nghiệm và có chính sách bảo hành rõ ràng.

Xem thêm ở:

Hệ thống điện năng lượng mặt trời cần bảo trì những gì?

Sau khi lắp đặt, gia đình không nên bỏ mặc hệ thống.

Nên kiểm tra định kỳ:

Bề mặt tấm pin.
Dây cáp.
Đầu nối.
Inverter.
Tủ điện.
Thiết bị bảo vệ.
Khung giá đỡ.
Pin lưu trữ nếu có.
Sản lượng điện.

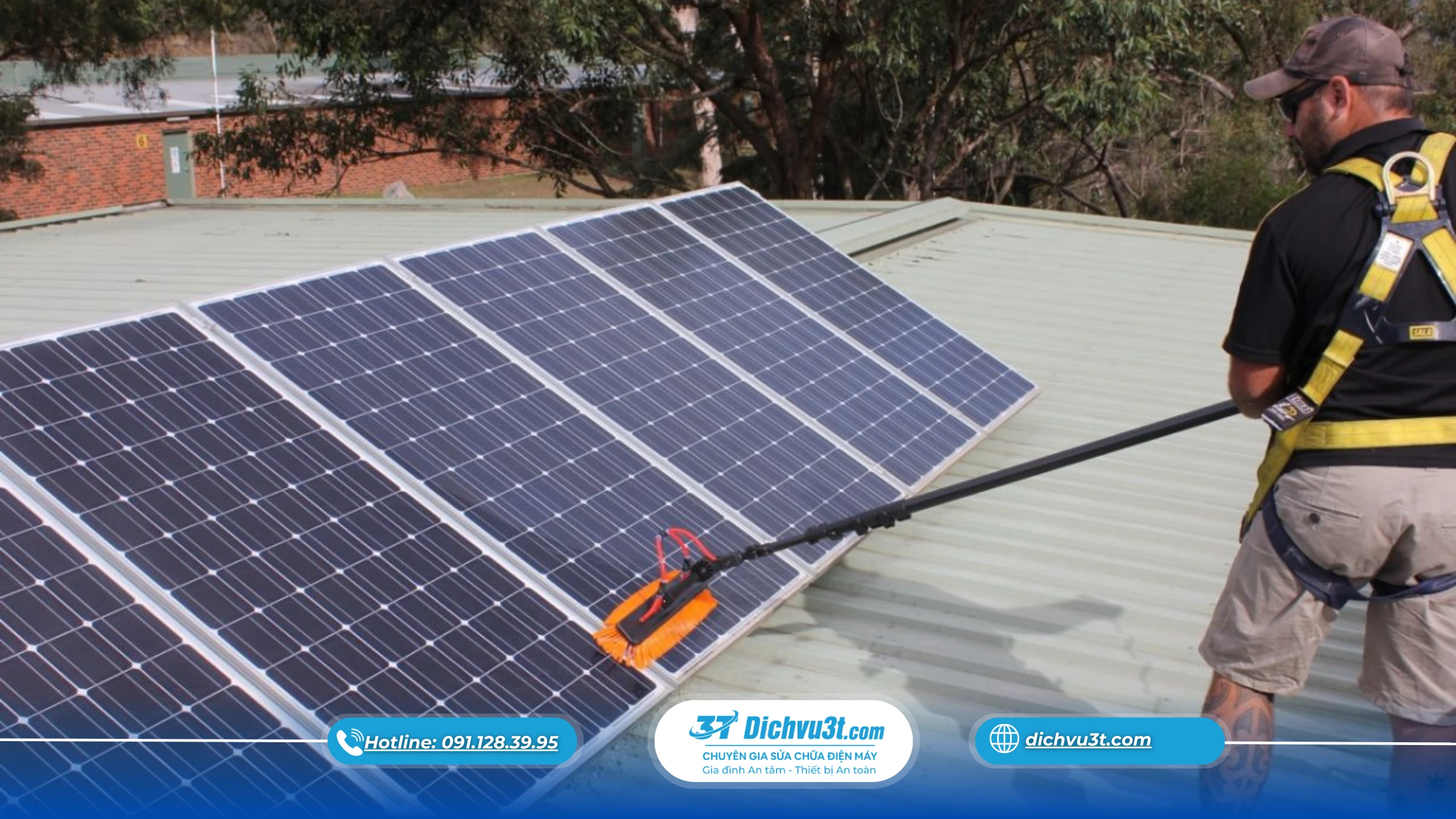

Bụi bẩn hoặc lá cây trên tấm pin có thể ảnh hưởng đến khả năng nhận ánh sáng. Vì vậy, vệ sinh phù hợp và kiểm tra hệ thống định kỳ giúp duy trì hiệu quả hoạt động.

Dichvu3T.com – tìm hiểu hệ thống điện năng lượng mặt trời phù hợp

Nếu đang tìm hiểu hệ thống điện năng lượng mặt trời, gia đình không nên chỉ hỏi “tấm pin giá bao nhiêu” mà cần quan tâm đến toàn bộ hệ thống.

Một hệ thống hoàn chỉnh phải đảm bảo sự phối hợp giữa:

Tấm pin + Inverter + Khung + Dây điện + Tủ điện + Thiết bị bảo vệ + Tiếp địa + Pin lưu trữ nếu cần.

Dichvu3T.com cung cấp các nội dung giúp người dùng tìm hiểu thêm về điện năng lượng mặt trời, giải pháp tiết kiệm điện và các thiết bị phục vụ gia đình trước khi đưa ra quyết định đầu tư.

Vậy hệ thống điện năng lượng mặt trời gồm những thiết bị gì?

Một hệ thống cơ bản thường có tấm pin mặt trời, inverter, khung giá đỡ, dây cáp, đầu nối, tủ điện và thiết bị bảo vệ. Ngoài ra, tùy nhu cầu có thể bổ sung pin lưu trữ, hệ thống giám sát, tiếp địa và các giải pháp chống sét.

Mỗi loại hệ thống lại có cấu hình khác nhau. Hệ thống hòa lưới thường đơn giản hơn, trong khi hệ thống hybrid cần thêm pin lưu trữ và thiết bị quản lý năng lượng.

Quan trọng nhất, gia đình nên lựa chọn thiết bị đồng bộ và tính toán công suất dựa trên nhu cầu sử dụng thực tế. Không nên chọn hệ thống chỉ dựa vào giá rẻ hoặc công suất lớn.

Nếu muốn tìm hiểu sâu hơn về hệ thống điện năng lượng mặt trời, chi phí, cách lựa chọn công suất và các thiết bị cần thiết, bạn có thể tham khảo thêm các nội dung liên quan tại Dichvu3T.com.
