Cấu tạo và nguyên lý hoạt động của tấm pin mặt trời có gì đặc biệt?

Điện năng lượng mặt trời đang trở thành giải pháp được nhiều gia đình, doanh nghiệp và nhà xưởng quan tâm. Tuy nhiên, không phải ai cũng hiểu rõ cấu tạo và nguyên lý hoạt động của tấm pin mặt trời. Bên ngoài, tấm pin thường có thiết kế khá đơn giản với bề mặt kính màu tối và khung kim loại. Nhưng bên trong là hệ thống nhiều lớp được thiết kế để hấp thụ ánh sáng và chuyển đổi thành điện năng.

Hiểu rõ cấu tạo và nguyên lý hoạt động của tấm pin mặt trời giúp người dùng lựa chọn thiết bị phù hợp, biết cách sử dụng, bảo trì và đánh giá hiệu quả của hệ thống điện mặt trời. Từ các tế bào quang điện, lớp kính bảo vệ đến khung nhôm và hộp đấu nối, mỗi bộ phận đều đảm nhận một vai trò riêng.

Trong bài viết này, Dichvu3T sẽ giúp bạn tìm hiểu đầy đủ cấu tạo và nguyên lý hoạt động của tấm pin mặt trời, từ đó hiểu rõ cách ánh sáng mặt trời được biến đổi thành nguồn điện phục vụ cuộc sống.

Cấu tạo và nguyên lý hoạt động của tấm pin mặt trời gồm những bộ phận nào?

Để hiểu rõ cấu tạo và nguyên lý hoạt động của tấm pin mặt trời, trước tiên cần tìm hiểu các thành phần cơ bản tạo nên một tấm pin hoàn chỉnh.

1. Tế bào quang điện – bộ phận quan trọng nhất

Tế bào quang điện hay còn gọi là solar cell là thành phần cốt lõi trong cấu tạo và nguyên lý hoạt động của tấm pin mặt trời.

Các tế bào này thường được sản xuất từ silicon – một loại vật liệu bán dẫn có khả năng chuyển đổi năng lượng ánh sáng thành điện năng.

Khi nhiều tế bào quang điện được kết nối với nhau, chúng tạo thành một module pin mặt trời. Số lượng tế bào và cách kết nối sẽ ảnh hưởng đến công suất của tấm pin.

2. Lớp kính cường lực phía trên

Lớp kính là bộ phận nằm ngoài cùng của tấm pin.

Nhiệm vụ chính gồm:

Bảo vệ tế bào quang điện.
Chống va đập.
Hạn chế ảnh hưởng của mưa, gió và bụi bẩn.
Cho phép ánh sáng truyền qua.
Tăng độ bền cho tấm pin.

Kính sử dụng trong tấm pin thường có khả năng chịu được điều kiện thời tiết ngoài trời trong thời gian dài.

3. Lớp màng EVA

Trong cấu tạo và nguyên lý hoạt động của tấm pin mặt trời, màng EVA có vai trò bảo vệ các tế bào quang điện.

Lớp màng này giúp:

Cố định các tế bào quang điện.
Hạn chế hơi ẩm xâm nhập.
Bảo vệ tế bào khỏi tác động môi trường.
Tăng độ bền cơ học cho module.

Màng EVA thường được đặt giữa lớp kính và các tế bào quang điện.

4. Lớp tế bào quang điện silicon

Đây là phần trực tiếp thực hiện quá trình chuyển đổi ánh sáng thành điện năng.

Các tế bào quang điện được kết nối với nhau thông qua các đường dẫn điện nhỏ. Khi nhận ánh sáng, các tế bào này tạo ra dòng điện một chiều.

Đây chính là trung tâm trong cấu tạo và nguyên lý hoạt động của tấm pin mặt trời.

5. Lớp màng nền phía sau

Mặt sau tấm pin thường có một lớp vật liệu bảo vệ chuyên dụng.

Lớp này giúp:

Cách điện.
Chống ẩm.
Bảo vệ các linh kiện bên trong.
Hạn chế tác động của môi trường.

Nhờ đó, toàn bộ tế bào quang điện được bảo vệ tốt hơn trong quá trình hoạt động lâu dài.

6. Khung nhôm

Khung nhôm bao quanh tấm pin giúp cố định các lớp bên trong.

Khung có nhiệm vụ:

Tăng độ chắc chắn.
Hỗ trợ lắp đặt.
Bảo vệ các cạnh tấm pin.
Kết nối với hệ thống giá đỡ.

Khung nhôm thường được xử lý để có khả năng chống oxy hóa và chịu được môi trường ngoài trời.

7. Hộp đấu nối và dây dẫn

Hộp đấu nối nằm ở mặt sau tấm pin, là nơi kết nối dòng điện được tạo ra với hệ thống điện bên ngoài.

Bên trong hộp thường có các diode giúp hạn chế ảnh hưởng khi một phần tấm pin bị che bóng.

Dây dẫn và đầu nối giúp kết nối các tấm pin thành một chuỗi hoặc kết nối với inverter.

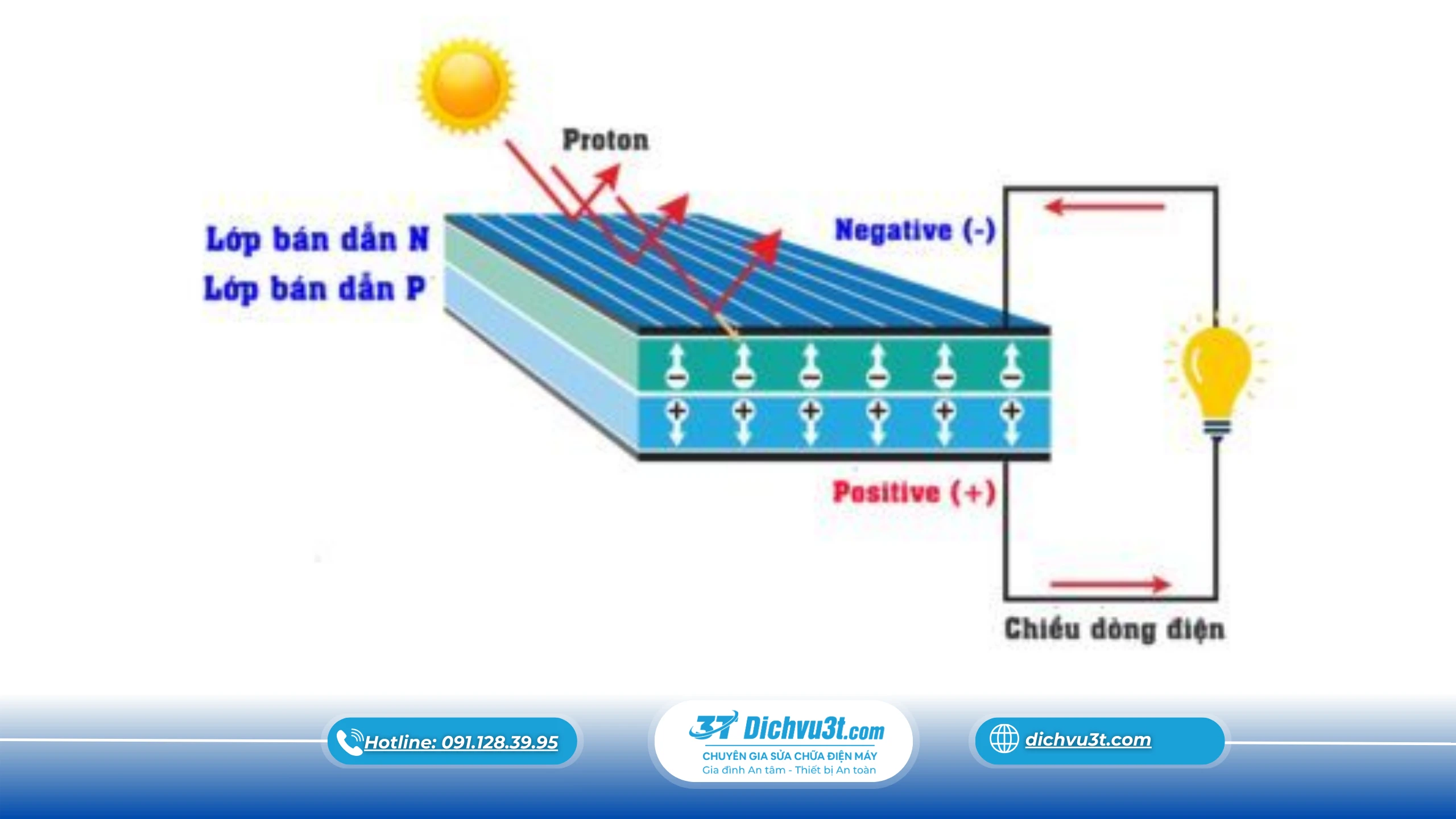

Nguyên lý hoạt động của tấm pin mặt trời

Sau khi tìm hiểu cấu tạo, chúng ta sẽ đi sâu vào cấu tạo và nguyên lý hoạt động của tấm pin mặt trời.

Quá trình tạo ra điện có thể được mô tả qua các bước sau:

Bước 1: Ánh sáng chiếu vào tế bào quang điện

Khi ánh sáng mặt trời chiếu lên bề mặt tấm pin, các photon trong ánh sáng truyền năng lượng cho vật liệu bán dẫn.

Bước 2: Electron được kích thích

Năng lượng từ photon làm các electron trong vật liệu silicon chuyển động.

Sự chuyển động này tạo ra dòng điện bên trong tế bào quang điện.

Bước 3: Tạo ra dòng điện một chiều

Các tế bào quang điện được thiết kế với cấu trúc bán dẫn đặc biệt để tạo ra dòng điện DC.

Nhiều tế bào được nối với nhau giúp tăng điện áp và công suất tổng thể của tấm pin.

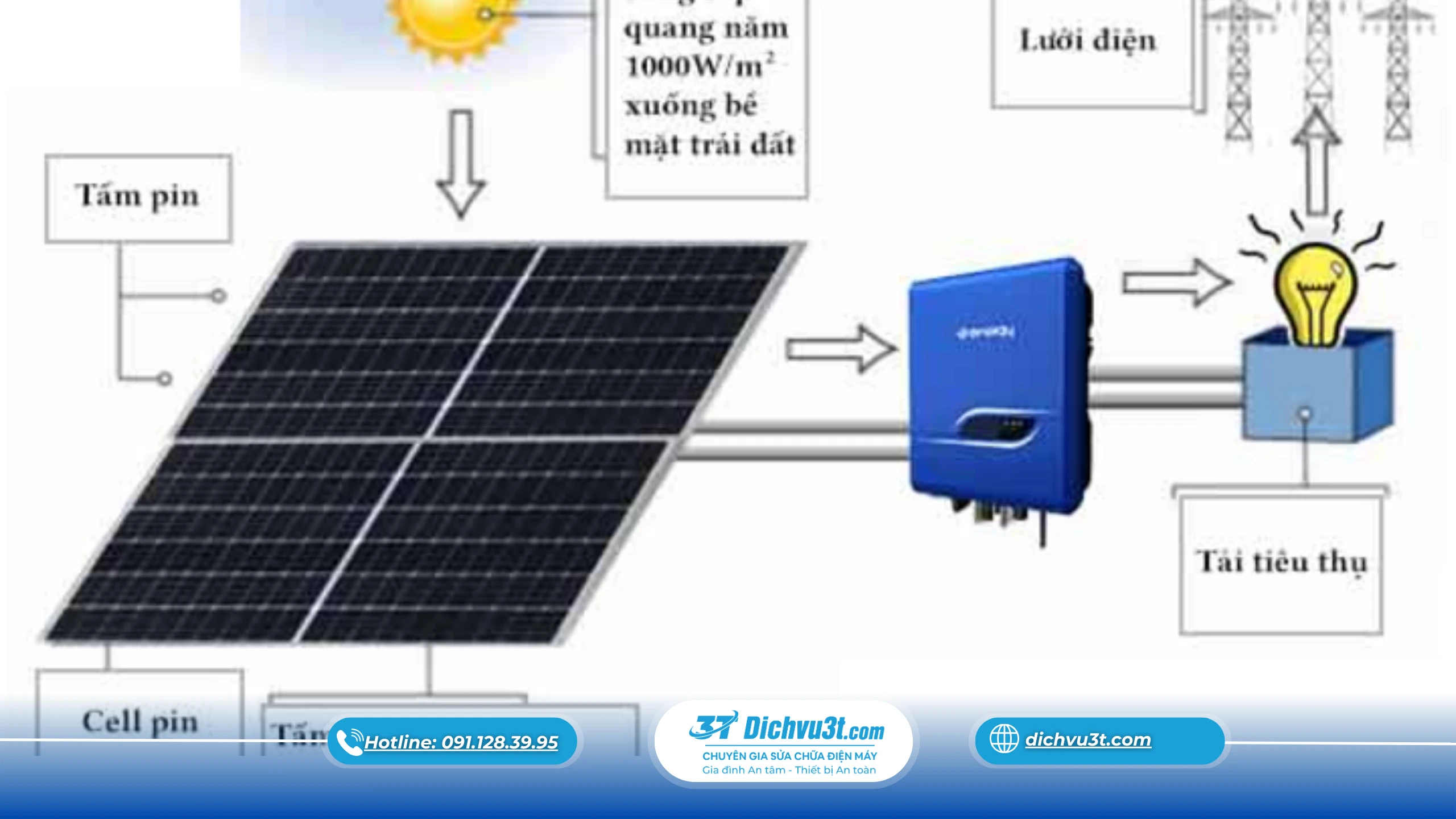

Bước 4: Inverter chuyển đổi dòng điện

Điện DC từ tấm pin chưa thể sử dụng trực tiếp cho hầu hết các thiết bị điện gia đình.

Dòng điện này sẽ được đưa đến inverter để chuyển đổi thành điện AC.

Bước 5: Cung cấp điện cho thiết bị

Sau khi chuyển đổi, nguồn điện có thể được sử dụng cho các thiết bị trong gia đình hoặc doanh nghiệp.

Nếu sản lượng điện lớn hơn nhu cầu sử dụng, hệ thống có thể:

Sạc vào pin lưu trữ.
Cấp điện cho các thiết bị khác.
Xử lý theo cấu hình của hệ thống.

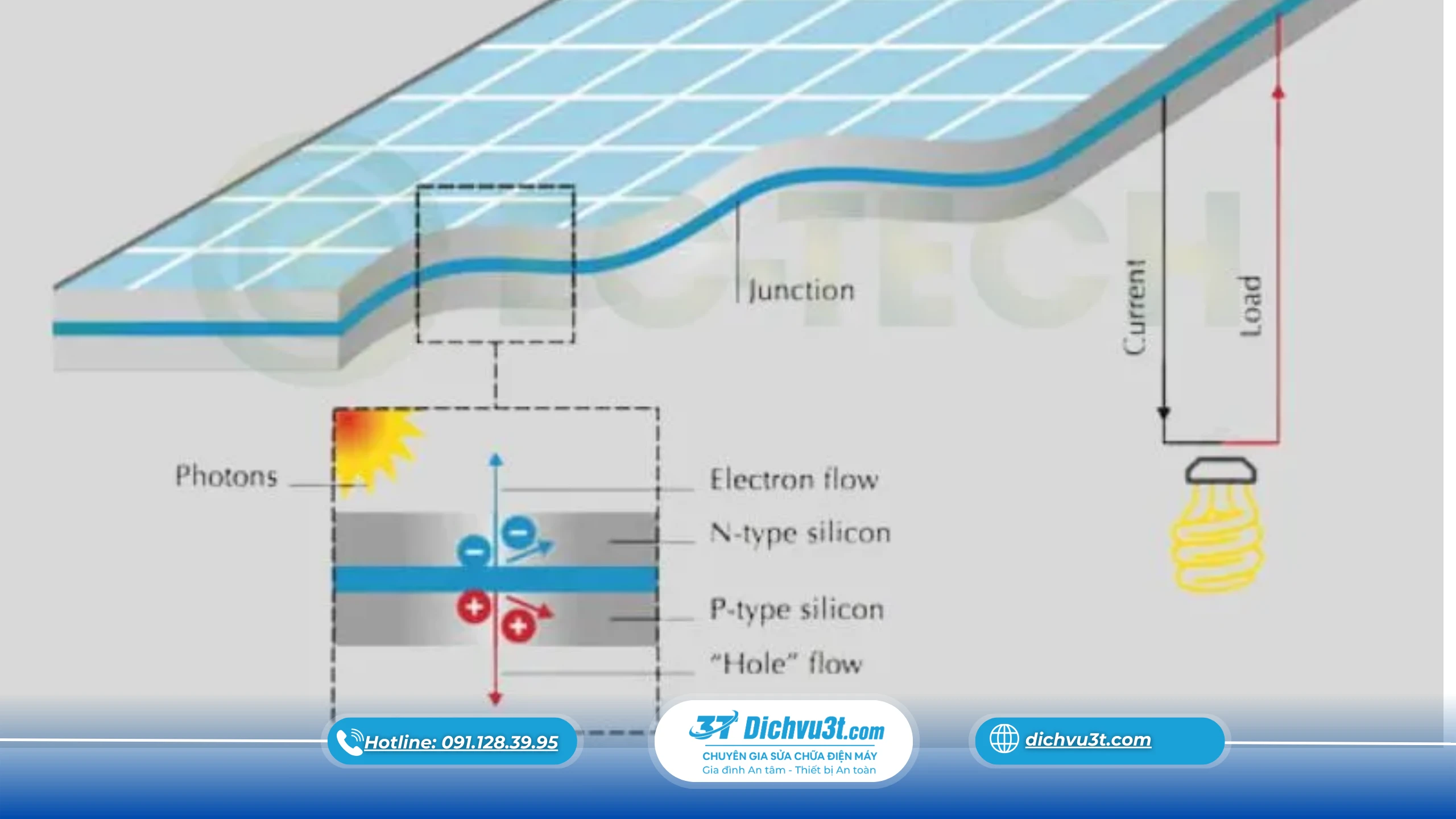

Vì sao tấm pin mặt trời tạo ra điện từ ánh sáng?

Đây là nội dung cốt lõi khi tìm hiểu cấu tạo và nguyên lý hoạt động của tấm pin mặt trời.

Silicon trong tế bào quang điện có tính chất bán dẫn. Khi ánh sáng chiếu vào, năng lượng photon làm electron chuyển động. Sự chuyển động có định hướng của các electron tạo ra dòng điện.

Nói đơn giản, tấm pin mặt trời không tạo ra điện bằng cách đốt nhiên liệu. Thiết bị tận dụng trực tiếp năng lượng ánh sáng để tạo ra điện năng.

Đây chính là lý do điện mặt trời được xem là một nguồn năng lượng sạch và có khả năng tái tạo.

Tấm pin mặt trời có phát điện khi trời nhiều mây không?

Hiểu cấu tạo và nguyên lý hoạt động của tấm pin mặt trời giúp chúng ta biết rằng tấm pin hoạt động dựa trên ánh sáng chứ không nhất thiết phải có ánh nắng trực tiếp.

Vì vậy, khi trời nhiều mây, tấm pin vẫn có thể tạo ra điện nếu vẫn có ánh sáng khuếch tán.

Tuy nhiên:

Trời nắng: Sản lượng thường cao.
Trời nhiều mây: Sản lượng giảm.
Mưa lớn, mây dày: Sản lượng có thể giảm mạnh.
Ban đêm: Tấm pin không tạo ra điện.

Mức sản lượng thực tế phụ thuộc vào cường độ ánh sáng và chất lượng hệ thống.

Các yếu tố ảnh hưởng đến hiệu suất tấm pin mặt trời

Ngoài cấu tạo và nguyên lý hoạt động của tấm pin mặt trời, hiệu suất thực tế còn phụ thuộc vào nhiều yếu tố.

Cường độ ánh sáng

Ánh sáng càng mạnh, tấm pin thường có khả năng tạo ra nhiều điện hơn.

Góc nghiêng và hướng lắp đặt

Nếu tấm pin được lắp đặt ở vị trí phù hợp, bề mặt có thể nhận được nhiều ánh sáng hơn trong ngày.

Bóng che

Bóng từ cây cối, tòa nhà hoặc công trình xung quanh có thể làm giảm hiệu suất.

Nhiệt độ

Nhiệt độ quá cao có thể ảnh hưởng đến hiệu suất của một số loại tấm pin.

Bụi bẩn

Bụi bẩn làm giảm lượng ánh sáng đi vào tế bào quang điện.

Vì vậy, vệ sinh và bảo trì định kỳ là việc cần thiết.

Cấu tạo và nguyên lý hoạt động của các loại pin mặt trời có giống nhau không?

Hiện nay có nhiều loại tấm pin mặt trời khác nhau như:

Pin Mono.
Pin Poly.
Pin màng mỏng.
Pin công nghệ mới.

Về cơ bản, cấu tạo và nguyên lý hoạt động của tấm pin mặt trời đều dựa trên việc chuyển đổi ánh sáng thành điện năng.

Tuy nhiên, vật liệu, cấu trúc tế bào và hiệu suất có thể khác nhau.

Pin Mono

Có hiệu suất cao và được sử dụng phổ biến trong nhiều hệ thống hiện đại.

Pin Poly

Có cấu tạo từ nhiều tinh thể silicon và thường có mức giá dễ tiếp cận hơn.

Pin màng mỏng

Có thiết kế nhẹ, phù hợp với một số ứng dụng đặc biệt.

Cách bảo trì tấm pin mặt trời để hoạt động hiệu quả

Sau khi hiểu cấu tạo và nguyên lý hoạt động của tấm pin mặt trời, người dùng cần quan tâm đến việc bảo trì.

Một số việc nên thực hiện gồm:

Kiểm tra bề mặt tấm pin.
Vệ sinh khi có nhiều bụi bẩn.
Kiểm tra dây dẫn.
Kiểm tra đầu nối.
Theo dõi sản lượng điện.
Kiểm tra inverter.
Xử lý vật cản gây bóng che.

Không nên tự ý tháo rời tấm pin nếu không có kiến thức chuyên môn vì hệ thống vẫn có thể tạo ra điện khi có ánh sáng.

Vì sao nên tìm hiểu kỹ cấu tạo và nguyên lý hoạt động của tấm pin mặt trời trước khi lắp đặt?

Việc hiểu cấu tạo và nguyên lý hoạt động của tấm pin mặt trời mang lại nhiều lợi ích.

Bạn có thể:

Lựa chọn đúng loại tấm pin.
Hiểu rõ cách hệ thống tạo điện.
Đánh giá chất lượng thiết bị.
Nhận biết các yếu tố làm giảm hiệu suất.
Chủ động bảo trì hệ thống.
Hạn chế lựa chọn thiết bị không phù hợp.

Đặc biệt, khi đầu tư hệ thống điện mặt trời có giá trị lớn, việc hiểu rõ thiết bị sẽ giúp người dùng đưa ra quyết định chính xác hơn.

Xem thêm ở:

Dichvu3T tư vấn và lắp đặt hệ thống điện mặt trời

Nếu bạn đang tìm hiểu cấu tạo và nguyên lý hoạt động của tấm pin mặt trời để chuẩn bị lắp đặt hệ thống, Dichvu3T có thể hỗ trợ tư vấn giải pháp phù hợp.

Dịch vụ bao gồm:

Khảo sát công trình.
Phân tích nhu cầu sử dụng điện.
Tư vấn công suất.
Tư vấn loại tấm pin.
Thiết kế hệ thống.
Thi công lắp đặt.
Kiểm tra vận hành.
Hỗ trợ bảo trì.

Dichvu3T hướng đến việc xây dựng giải pháp điện mặt trời phù hợp với từng công trình thay vì áp dụng một cấu hình giống nhau cho mọi khách hàng.

Hiểu rõ cấu tạo và nguyên lý hoạt động của tấm pin mặt trời giúp người dùng nắm được cách một tấm pin chuyển đổi ánh sáng thành điện năng. Từ kính bảo vệ, màng EVA, tế bào quang điện, lớp nền, khung nhôm đến hộp đấu nối, mỗi bộ phận đều có vai trò quan trọng trong việc bảo vệ và duy trì hiệu suất của tấm pin.

Về nguyên lý, ánh sáng mặt trời tác động lên các tế bào quang điện, tạo ra dòng điện một chiều. Dòng điện này được inverter chuyển đổi thành điện xoay chiều để cung cấp cho các thiết bị sử dụng.

Nếu được lựa chọn đúng thiết bị, lắp đặt đúng kỹ thuật và bảo trì thường xuyên, hệ thống điện mặt trời có thể hoạt động ổn định trong thời gian dài. Khi cần tư vấn cấu tạo và nguyên lý hoạt động của tấm pin mặt trời hoặc triển khai hệ thống điện mặt trời thực tế, bạn có thể liên hệ Dichvu3T để được hỗ trợ giải pháp phù hợp.
